臨機応変に様々な受注に対応できます
徹工業は、大小あらゆる注文に応じられる設備及び材料を常に整え、
短納期でお客様のもとへ試作・製品をお届け致します。
金属加工において困った時は、お気軽に徹工業へご相談下さい。

---

主要設備

「AMADA　ACIES-2515T」

パンチ・レーザ複合機（300金型ラック付　4Ｍ仕様）

---

　　　・加工サンプル　　　・加工動画（YouTube）

・スペック詳細

プレス能力(kN)	最大加工可能 板ｻｲｽﾞ(mm)	自動ﾗｲﾝ加工可能 最大板ｻｲｽﾞ(mm)	発振器(kW)	最大加工板厚(mm)
300	4000 × 1524	3048 × 1524	4	6

---

　

---

「AMADA　FOMⅡ-RI3015」

レーザー加工機

　

　　　・加工サンプル　　・加工動画（YouTube）

・スペック詳細

早送り速度 (m/min) X:Y:Z	自動ﾗｲﾝ加工 可能板ｻｲｽﾞ(mm)	発振器(kW)	最大加工板厚(mm)
80:80:60	3048 × 1524	4	SS : 22 SUS : 12

・パイプ/形鋼の加工範囲

種　　類		RI加工範囲 (最小～最大 mm)	最大加工質量(kg)	最大加工素材長さ(mm)
パイプ	丸パイプ	○ 19～220	200	6000
	角パイプ(等辺/不等辺)	□ 19～150
形　鋼	アングル(等辺/不等辺)	┗ 19～90
	チャンネル・軽量溝形鋼	┗┛19～150
備　考	パイプ・形鋼はつかみ換え機能により6000mmまで加工可能(最終つかみ代218mmは加工不可)。

---

　

---

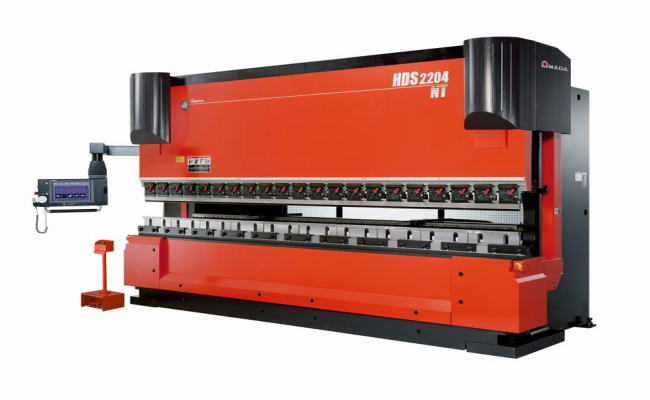

「AMADA　HDS-2204NT」

ベンディングマシン

　

・加工サンプル　　・加工動画（YouTube）

・スペック詳細

加圧能力(kN)	曲げ長さ(mm)	ストローク長さ(mm)	急閉じ速度(mm/s)	マシン質量(kg)
2156	4250	250	200	23000

---

　

---

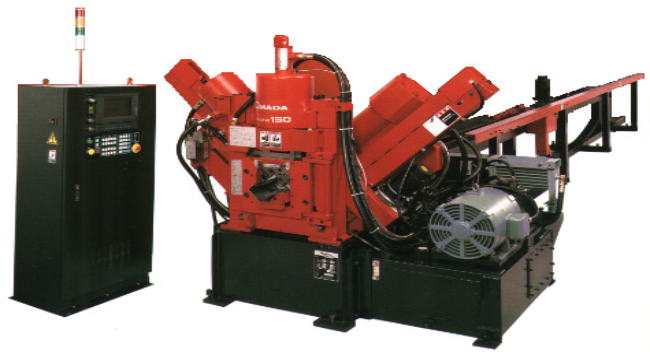

「AMADA　CNCBW150」

CNCビームワーカー

　

・加工サンプル　　・加工動画（YouTube）

・スペック詳細

加工性能（kN）		カット		600×1
		パンチ		400×2
加工能力（mm）	パンチ穴あけ（φ×板厚）（mm）			φ6×3～φ25×12
	シングルカット ワーク断面積 15cm²以下	標準	アングル	40×40×3～100×100×7
		特別	フラットバー	38×3～100×12
			チャンネル	75×40×5×7～100×50×5×7.5
			Cチャンネル	60×30×10×1.6～150×75×25×3.2
				ただし、120×60×25、70×40×25は加工不可
			軽量チャンネル	50×25×10×2.3～150×75×4.5
	ダブルカット	特別	アングル	40×40×3～150×150×12
			フラットバー	38×3～150×12
			不等辺アングル	長辺40以上～150以下、板厚12以下
加工製品長（mm）				30～12000
自動運転可能加工素材長（mm）				1000～12000
最小残材長（尾端切断あり）（mm）				90
モーター（kW）		油圧		11
		送材		0.75
		ゲージライン		0.2×2
受電容量（kVA）				23（平面ローディング付きは26）
マシン寸法 （幅×奥行き×高さ）（mm）				2212×2400×1648（キャレッジ含まず）
マシン質量(kg)				4500（平面ローディング含まず）

---

　

---

「AMADA　CM-75CNCⅡ」

超硬丸鋸盤

　

　　　　　　　・加工サンプル

・スペック詳細

			CM-75CNC II
本体	切断能力 (mm)	丸材（径）	φ10～76.3
		角材（幅×高さ）	□10～65
	ブレード	寸法（外径×内径×刃厚）(mm)	φ285×φ40×2.0
		歯数	60、80
		回転速度(min-1)	30～180 （無段変速）
	モーター(kW)	ブレード	7.5
		ブレード送り	1
		油圧	2.2
		送材	0.5
	受電容量(kVA)		23
	エア源(MPa)		0.5
	タンク容量(L)	油圧	30
	切り込み方式		ACサーボモーター＋ボールネジ
	グリッパーガイド方式		リニアガイド
	マシン寸法 （幅×奥行き×高さ）(mm)		1710×1840×1450
	マシン質量(kg)		1650
給材台	許容積載質量(kg)		1800

---

その他設備

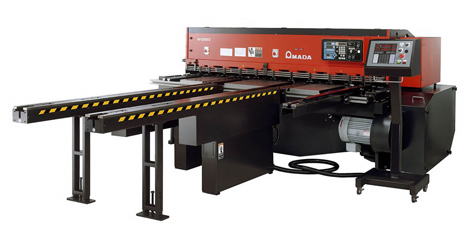

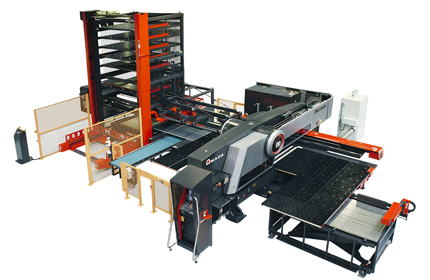

「AMADA　EML-3510NT」 ― パンチ・レーザ複合機 ―	「AMADA　DCT-3065」 ― シャーリング ―

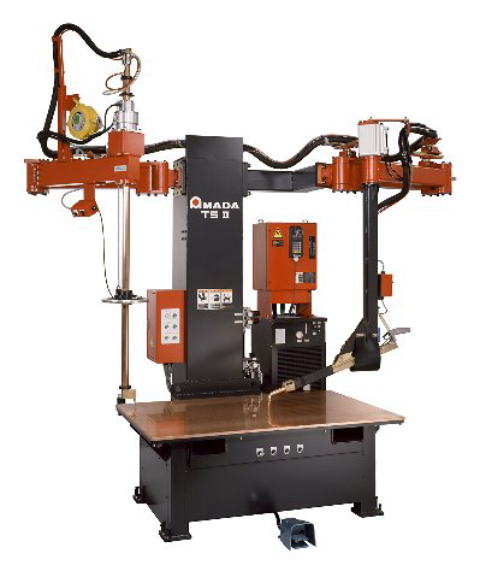

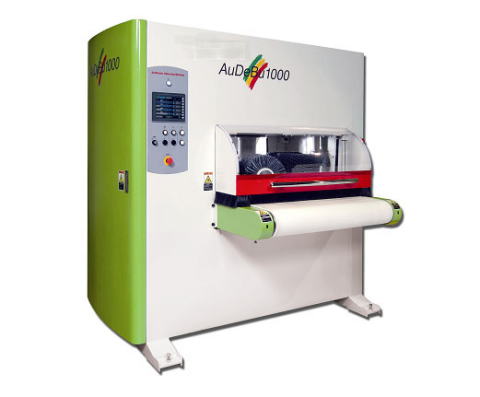

「AMADA　AuDeBu 1000」 ― バリ取り機 ―	「AMADA　TSⅡ-1510」 ― テーブルスポット ―

---

---

設備一覧

No	設　備　名	機　　種	仕　　様	メーカー	台数	導　入
1	アルゴン溶接機	ﾌﾙﾃﾞｼﾞﾀﾙ YC-300BP2	―	松下	13	2006.5
2	半自動溶接	ﾌﾙﾃﾞｼﾞﾀﾙ YD-350GB2	―	松下	13	2006.5
3	テーブルスポット溶接機	ID-40HP	―	アマダ	1	2008.7
4	パンチ・レーザ複合機	EML-3510NT	4×8(棚付)	アマダ	1	2010.5
5	バリ取り機	AuDeBu 1000	―	アマダ	1	2010.10
6	自動タップ	CTS900NT	―	アマダ	1	2010.10
7	ベンディングマシン	HDS-2204NT	4M×220ｔ	アマダ	2	2014.2
8	パンチ・レーザ複合機	ACIES-2515T	5×10(棚付)	アマダ	1	2014.5
9	ビームワーカー	CNCBW150	12M 自動刻印付	アマダ	1	2015.3
10	レーザー加工機	FOMⅡRI3015	5×10(棚付)	アマダ	1	2015.4
11	アイアンワーカー	IW45Ⅲ	6Ｍ×45ｔ	アマダ	1	2015.4
12	超硬丸鋸盤	CM-75CNCⅡ	―	アマダ	1	2015.6
13	プレス用					2015.7
14	３本ロール	―	t9×L2200	―	1	2005.4
15	シャーリング	DCT-3065	t6×5×10	アマダ	1	2009.11
16	クレーン	―	2.8ｔ	―	11	2014.5
17	トラック	―	2ｔ	―	1	2014.5
18	トラック	―	４ｔ	―	1	2014.5
19	2D CAD	AP100	―	アマダ	5	2002.5
20	3D CAD	SOLIDWORKS SheetWorks	―	アマダ	4	2007.4

---
